Opis techniczny:

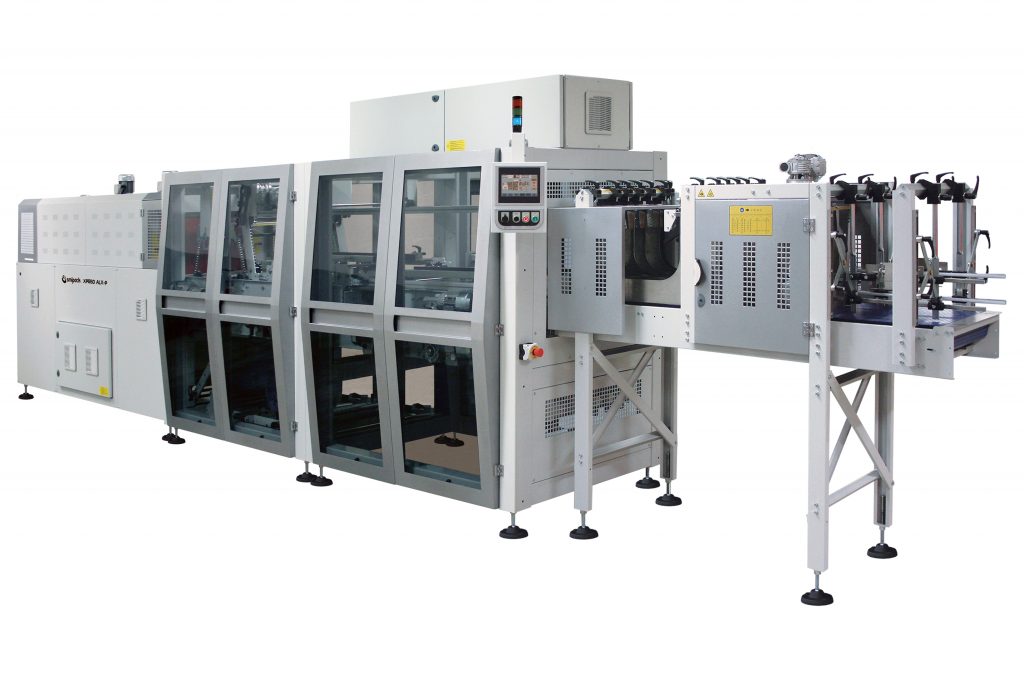

- Automatyczna zgrzewarka owijająca – liniowa z taśmą wejściową.
- Formowanie paczki z automatycznym grupowaniem.
- Orientowanie produktu wchodzącego za pomocą elektromechanicznego urządzenia oscylacyjnego.
- Urządzenie podające podkładkę (PAD):
- pneumatyczne, pionowe pobieranie podkładki;
- magazyn podkładek o pojemności 300 sztuk;
- wymiary podkładek min. 200×120 mm, max 500×350 mm;
- grubość podkładki min. 2,5 mm maks. 3,5 mm;
- podajnik tacek z napędem, samocentrujący kontrolowany przez inwerter i enkoder;
- mechaniczne podawanie podkładki PAD pod opakowanie kontrolowane przez inwerter i enkoder zsynchronizowane z nadchodzącym produktem;
- Możliwość pakowania: tylko w folię lub folia + podkładka PAD.
- Dwusilnikowy tunel obkurczający.
- Taśma wejściowa z regulowaną prędkością kontrolowaną przez inwerter.
- Wielotorowe prowadzenie produktu.
- Fotokomórka do zmiany prędkości transportera.
- Fotokomórka odczytująca obecność produktu.
- Fotokomórka zgromadzenia produktu / kontroli torów na wejściu.
- Separator łańcuchowy kontrolowany przez inwerter i enkoder.
- Rozwijak dolny z napędem, kontrolowany przez inwerter i potencjometr.
- Rozwijak folii wyposażony w antystatyczne rolki do załadunku.
- Rolki ułatwiające załadunek foli.
- Manualne zgrzewadło rolek folii.
- Pneumatyczne cięcie folii przez zimny nóż.
- Przerywany cykl cięcia.
- Rozwijak folii kontrolowany przez serwomotor.
- Owijanie paczki kontrolowane przez serwomotor.
- Autokonfiguracja odstępów i owijania paczki.
- Fotokomórka odczytująca zator na wejściu, odstępu oraz folii owijającej.
- Transporter przejściowy z różnicowaną prędkością kontrolowaną przez inwerter i enkoder.
- Pas transmisyjny tunelu z włókna szklanego (patent SMI).
- Transporter tunelu z różnicowaną prędkością kontrolowaną przez inwerter.
- Kontrola napływu powietrza do tunelu regulowana niezależnymi deflektorami umieszczonymi na końcu komory.
- System samowygaszania tunelu.
- Fotokomórka odczytująca zator na wyjściu z tunelu.
- Fotokomórka zgromadzenia na wyjściu.
- System Flexmode wyposażony w:
- interfejs operatora z panelem PC i 7” kolorowym ekranem dotykowym;
- sterownik PLC;
- inwerter z wbudowanym czytnikiem enkodera;
- moduły kontrolne wejścia / wyjścia;
- Możliwość zapamiętania 20 różnych cykli pracy.
- Maszyna wykonana zgodnie z normami CE.
Dodatkowe akcesoria:
- System prowadzenia wielotorowego 4-tory;
- System prowadzenia wielotorowego 5-torów;
- System prowadzenia wielotorowego 6-torów;
- Boczny transporter wejściowy, długości 1500 mm;
- Transporter wejściowy pod kątem 90°, długości 1500 mm;
- Urządzenie do centrowania folii z nadrukiem;
- Fotokomórka kontroli owijania;
- Klimatyzator;
- Wózek do zakładania folii;
Maksymalna wysokość produktu | 380 mm |
Średnia produkcja | do 25 opakowań/minuta |
Napięcie zasilania | 380 – 415V 3PH-N-PE 50/60Hz |
Maksymalna moc elektryczna | 36600 W |
Ciśnienie sprężonego powietrza | 6 bar |
Zużycie sprężonego powietrza | 10 Nl/opakowanie |
Wysokość powierzchni pracy | 1045 – 1205 mm |
Folia | Polietylen |
Maksymalne wymiary folii | 650 – ø 400 mm |
Wymiary maszyny | 7665 x 2280, h 2100-2260 mm |
Ciężar netto maszyny | 2180 kg |
